ubuntu系统debootstrap的再三实验

GNU/Linux系统 3.5k 字 次

0、背景及目的

利用debootstrap构建一个可单独运行的镜像文件。
环境：ubuntu 16.04 64bit，虚拟机软件：vmware 12。

本文有如下假定和术语：

  • 本文使用vmware实验。
  • 根文件系统源码位于/mnt/rootfs/。
  • 原系统是指原本的ubuntu系统，新系统是指用debootstrap下载的并自己添加了文件的系统。
  • 新磁盘指/dev/sdb（分区有sdb1、sdb2），sdb2为数据盘，将其格式化并挂载到/tmp/latelee。
  • 如无异常，实验后期/mnt/rootfs/和/tmp/latelee除磁盘id、启动文件外，其它文件几乎一致。
  • 本文实验有一定风险，请先对vmware的虚拟机系统做快照。
  • 有部分步骤需要使用chroot，请一定要注意。在文中亦有标明。
  • 宿主机操作命令前带sudo 表示其为root权限执行，如嫌麻烦先切换到root用户。chroot环境默认即为root。
  • 生成的文件需要通过虚拟机共享或samba共享。
  • 以上路径和名称，仅为本文采用，如读者参照，可相同，亦可更改为自己便利的方式。
  • 如果行文有磁盘大小无法对应之问题，因行文多次实验，会存在漏记，非Bug，但需要读者自行辨别。

一、构建基本环境

安装 debootstrap：

1
$ sudo apt-get install debootstrap

debootstrap命令格式为：

1
$ sudo debootstrap --arch [平台] [发行版本代号] [目录]

本文使用的命令：

1
2
$ sudo mkdir /mnt/rootfs
$ sudo debootstrap xenial /mnt/rootfs/

即安装的版本为xenial（亦即ubuntu 16.04)，系统位数自动检测（64bit）。

注：在实验时，出现findutils无法下载的情况，手动下载之。

1
2
包名：findutils_4.6.0+git+20160126-2_amd64.deb
下载地址： https://packages.ubuntu.com/xenial/amd64/findutils/download

输入上述命令后，就会从网络下载相关的文件，当看到：

1
2
3
4
I: Configuring initramfs-tools...
I: Configuring ureadahead...
I: Configuring resolvconf...
I: Base system installed successfully.

即表示成功。否则重新尝试。

下面使用chroot进入/mnt/rootfs目录，并查看linux版本。本步骤亦可不做。

1
2
3
4
5
6
7
8
9
10
11
12
13
latelee@ubuntu:~$ cd /mnt/rootfs/
latelee@ubuntu: /mnt/rootfs$ ls
bin  boot  dev  etc  home  lib  lib64  media  mnt  opt  proc  root  run  sbin  srv  sys  tmp  usr  var
latelee@ubuntu: /mnt/rootfs$ sudo -s
[sudo] password for latelee:
root@ubuntu: /mnt/rootfs# chroot .
root@ubuntu:/# ls
bin  boot  dev  etc  home  lib  lib64  media  mnt  opt  proc  root  run  sbin  srv  sys  tmp  usr  var
root@ubuntu:/# cat etc/issue
Ubuntu 16.04 LTS \n \l

root@ubuntu:/# uname -a
Linux ubuntu 4.8.0-36-generic #36~16.04.1-Ubuntu SMP Sun Feb 5 09:39:57 UTC 2017 x86_64 x86_64 x86_64 GNU/Linux

二、配置

2.1 添加用户及密码

本小节切换到新系统rootfs中，即用chroot切换，因为设置的用户是新系统的，如无用户，无法使用。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
# adduser latelee  // 添加用户latelee
perl: warning: Setting locale failed.
perl: warning: Please check that your locale settings:
        LANGUAGE = (unset),
        LC_ALL = (unset),
        LANG = "en_US.UTF-8"
    are supported and installed on your system.
perl: warning: Falling back to the standard locale ("C").
Adding user `latelee' ...
Adding new group `latelee' (1000) ...
Adding new user `latelee' (1000) with group `latelee' ...
Creating home directory `/home/latelee' ...
Copying files from `/etc/skel' ...
Enter new UNIX password:  // 输入密码
Retype new UNIX password: // 再输入密码
passwd: password updated successfully
Changing the user information for latelee
Enter the new value, or press ENTER for the default // 下面的直接回车即可
        Full Name []:
        Room Number []:
        Work Phone []:
        Home Phone []:
        Other []:
Is the information correct? [Y/n]

root@ubuntu:/# passwd root  // 添加root密码
Enter new UNIX password:
Retype new UNIX password:
passwd: password updated successfully

查看/etc/shadow看看root密码是否设置了。如设置，相应用户名后会有很长的字符串（看似乱码但有含义，此处不表）。下面是加了密码的文件：

1
2
3
4
# cat /etc/shadow
root:$6$yNNKXy5B$nstwL.zjmqc2tVNNixKfanXS8vUfDVtFLNnzgUMg7R7h/KSkio5Nn9aQF.6uunAotoPTFjgXOGrk4buCH0Dg2.:18196:0:99999:7:::
...
latelee:$6$sLcikQP5$egECjZCr1pPWjd7Nmh.LNtGICJWCffD/CTejZb6WCaptW8lurPdQ4tK5OaebL1tHN73egZyAZIiSiWpGzlLB81:18196:0:99999:7:::

做一个标志文件，方便验证：

1
2
# date > /etc/myinfo
# echo "Late Lee" >> /etc/myinfo

2.2 安装常用工具

新构建的系统，只有常见工具，其它工具需要额外安装，如vim等，请根据需求安装，可以不安装。此小节命令需要在chroot环境中执行。

1
apt-get install build-essential

如果要编译内核，则要安装ncurses库：

1
apt-get install libncurses5-dev libncurses5

安装其它杂七杂八的：

1
apt-get install vim tree

2.3 添加硬盘

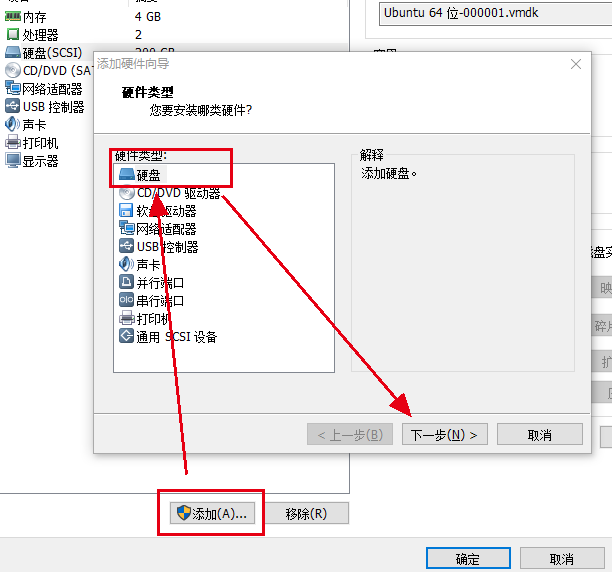

在VMware添加外设十分简单，在VM->Settings...->Add...中已经有很多外设可添加。这里选Hard Disk，大小自定义，但至少2GB。如图1、图2所示。
图1
图2

添加后要重启虚拟机系统才能被识别到，如无意外，新硬盘设备名为sdb。

下面格式化之。

1
$ sudo fdisk /dev/sdb

此处分2个区，sdb1是交换区，大小为1GB，剩下的是sdb2分区。

1
2
3
4
n 回车 回车 回车 +1GB  (第一个分区OK)
n 回车 回车 回车 回车   (第二个分区OK)
p (查看分了几个区)
w (写入分区表并退出)

格式化：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
$ sudo mkswap /dev/sdb1
Setting up swapspace version 1, size = 954 MiB (1000337408 bytes)
no label, UUID=c1f47190-2158-494f-918c-941d314d716b

$ sudo mkfs.ext4 /dev/sdb2
mke2fs 1.42.13 (17-May-2015)
Creating filesystem with 279808 4k blocks and 69984 inodes
Filesystem UUID: b07cf1a8-e1fa-45ba-a1fe-e7cc8e34586b
Superblock backups stored on blocks:
        32768, 98304, 163840, 229376

Allocating group tables: done
Writing inode tables: done
Creating journal (8192 blocks): done
Writing superblocks and filesystem accounting information: done

查看分区uuid：

1
2
3
4
5
$ sudo blkid
/dev/sda1: UUID="3d474681-e5f8-468d-973a-f2ff0348a785" TYPE="ext4" PARTUUID="39cf4ae2-01"
/dev/sda5: UUID="8b9fb920-dd4f-4c4b-bf7d-9f8997ec24b1" TYPE="swap" PARTUUID="39cf4ae2-05"
/dev/sdb1: UUID="c1f47190-2158-494f-918c-941d314d716b" TYPE="swap" PARTUUID="0136d3b5-01"
/dev/sdb2: UUID="b07cf1a8-e1fa-45ba-a1fe-e7cc8e34586b" TYPE="ext4" PARTUUID="0136d3b5-02"

将前面的新系统拷贝到sdb2中（注：根据机器性能，可能较耗时）。

1
2
3
sudo mkdir /tmp/latelee
sudo mount /dev/sdb2 /tmp/latelee
sudo cp -a /mnt/rootfs/* /tmp/latelee

2.4 内核

直接使用宿主机上的/boot目录。拷贝：

1
$ sudo cp -a /boot/ /tmp/latelee

为方便，建议拷贝一份到/mnt/roofs中。

2.5 磁盘和引导文件

用chroot进入rootfs。如果在宿主上操作，可能因误操作影响原系统的文件。
修改（或新建）/etc/fstab文件，参考宿主机编写，将UUID修改为新硬盘的。（注：文件注释使用宿主机的，未修改，根据分区格式名称选择UUID）

1
2
3
4
5
6
7
8
9
10
11
# /etc/fstab: static file system information.
#
# Use 'blkid' to print the universally unique identifier for a
# device; this may be used with UUID= as a more robust way to name devices
# that works even if disks are added and removed. See fstab(5).
#
# <file system> <mount point>   <type>  <options>       <dump>  <pass>
# / was on /dev/sda1 during installation
UUID=b07cf1a8-e1fa-45ba-a1fe-e7cc8e34586b  /               ext4    errors=remount-ro 0       1
# swap was on /dev/sda5 during installation
UUID=c1f47190-2158-494f-918c-941d314d716b none            swap    sw              0       0

修改（或新建）/boot/grub/grub.cfg 文件。

1
2
3
4
5
6
7
8
9
10
set default=0
set timeout=3
menuentry 'Late Lee Ubuntu' {
      set root='hd0,msdos2'
      echo "vmlinuz...."
      # linux  /boot/vmlinuz-4.8.0-36-generic root=/dev/sda2 ro console=tty0 console=ttyS0,115200n8
      linux /boot/vmlinuz-4.8.0-36-generic root=UUID=b07cf1a8-e1fa-45ba-a1fe-e7cc8e34586b ro find_preseed=/preseed.cfg auto noprompt priority=critical locale=en_US quiet splash $vt_handoff

      initrd /boot/initrd.img-4.8.0-36-generic
}

注1：grub.cfg可在宿主机基础上修改，也可自己编写。
注2：如果只有一个分区，挂载根文件“/”，则内核镜像必须使用/boo/vmlinuz路径形式，并指定为根文件系统分区的UUID，如果/boot单独一个分区，则只能使用vmlinuz形式，并指定为/boot分区的UUID。这点一定要注意。
注3：hd0,msdos2表示系统识别到的第一块硬盘的第二个分区。如从/dev/sdb启动，则启动的硬盘是第一块（哪怕还存在/dev/sda），本文根文件系统位于/dev/sdb2，所以是第二个分区。（sda和sdb是从宿主机角度描述，在系统启动时，会自动检测并重新赋设备名称）

2.6 使用原系统grub引导

安装grub：

1
2
3
4
5
6
7
8
9
10
$ sudo grub-install /dev/sdb
$ sudo update-grub
Generating grub configuration file ...
Warning: Setting GRUB_TIMEOUT to a non-zero value when GRUB_HIDDEN_TIMEOUT is set is no longer supported.
Found linux image: /boot/vmlinuz-4.8.0-36-generic
Found initrd image: /boot/initrd.img-4.8.0-36-generic
Found memtest86+ image: /boot/memtest86+.elf
Found memtest86+ image: /boot/memtest86+.bin
Found Ubuntu 16.04 LTS (16.04) on /dev/sdb2 // !!!!!
done

即在原系统上添加了sdb2的启动。重启虚拟机，如图3所示：
图3
可以看到，第二块磁盘已经出现在grub选项中了。选择之即可启动新的系统。

三、启动试验

本节尝试脱离原磁盘，即单独从新硬盘启动。

3.1 安装grub

安装grub：

1
2
3
$ sudo grub-install /dev/sdb --root-directory=/tmp/latelee
Installing for i386-pc platform.
Installation finished. No error reported.

3.2 制作镜像文件

将新磁盘全盘拷贝到镜像文件，使用dd命令拷贝可以保证磁盘分区的UUID一致性，对于批量操作而言，十分有用。

1
dd if=/dev/sdb of=myrootfs.img

（注：根据机器性能耗时会有差异，本次实验耗时约25分钟左右）

得到的myrootfs.img文件可以通过虚拟机软件vmware共享或samba共享将其拷贝到Windows系统，方便使用。

3.3 使用虚拟机启动镜像文件

前一小节得到了rootfs.img文件。
使用vmware重新启动原系统，启动时，按F2进入bios，选择第二块磁盘，可以启动，但依然是原系统Grub界面，失败。
在vmware新建虚拟机工程（此处略），添加软盘，指定该img文件，启动之，但是失败。

3.4 使用U盘启动镜像文件

先进入原系统，再插入U盘，此时Linux才能识别出U盘，否则会被Windows识别。无无意外，U盘的设备名称应该为sdc。将新磁盘或镜像文件拷贝到U盘。（注：U盘无须分区）。

1
2
3
dd if=myrootfs.img of=/dev/sdc
或
dd if=/dev/sdb of=/dev/sdc

（注：此操作同样耗时，经测试，约半小时）
成功后，查看磁盘分区UUID：

1
2
3
4
/dev/sdb1: UUID="c1f47190-2158-494f-918c-941d314d716b" TYPE="swap" PARTUUID="0136d3b5-01"
/dev/sdb2: UUID="b07cf1a8-e1fa-45ba-a1fe-e7cc8e34586b" TYPE="ext4" PARTUUID="0136d3b5-02"
/dev/sdc1: UUID="c1f47190-2158-494f-918c-941d314d716b" TYPE="swap" PARTUUID="0136d3b5-01"
/dev/sdc2: UUID="b07cf1a8-e1fa-45ba-a1fe-e7cc8e34586b" TYPE="ext4" PARTUUID="0136d3b5-02"

可以看到，sdb和sdc的分区、UUID完全一致。

尝试使用vmware启动U盘，但当vmware未启动之时，U盘被windows识别，当vmware启动之时，快速进入vmware界面让其识别，但为时已晚，无法达到目的。故转向物理机操作。
重新启动物理机（即台式机或笔记本电脑），进入BIOS选择U盘启动，保存退出。
从U盘启动后，出现错误：

1
2
3
Error: no such device: 35524fsf-dfasdfdfa-dfasdf-dfasdfdfa-dfasdf-d
Entering rescue mode...
grub rescue>

使用ls命令依次查看grub所在分区：

1
2
3
4
5
6
grub rescue> ls
(hd0) (hd0, msdos2) (hd0,msdos1) (hd1) (hd1,msdos3) ...
grub rescue> ls (hd0,msdos1)/boot/grub  // 此分区无文件
error: unknown filesystem.
grub rescue> ls (hd0,msdos2)/boot/grub  // 此分区有文件
./ ../ gfxblacklist.txt unicode.pf2 i386-pc/ grubenv grub.cfg locale/ fonts/

经查，知道msdos2分区存在grub文件。查看启动参数：

1
2
3
4
grub rescue> set
cmdpath=(hd0)
prefix=(hd0)/boot/grub
root=hd0

可见，启动参数不正确，故无法成功引导系统。
将参数更改为前面确定的路径：

1
2
3
4
grub rescue> set root=hd0,msdos2
grub rescue> set prefix=(hd0,msdos2)/boot/grub
grub rescue> insmod normal // 可理解为“安装normal命令”
grub rescue> normal  // 后会出现grub界面

注意！grub命令行功能不强大，而且路径不能有空格，如(hd0,msdos2)，逗号后不能有空格，否则无法识别。
真实演示如图4所示。
图4

之后出现grub界面，默认有倒计时3秒，图5是暂停的图示：
图4

启动系统后，可输入用户名和密码，图6是查看标志文件及内核的图示：
图6
经验证，与前面设置的预期一致。

注：限于精力和能力，在物理机实验情况下，暂时不敢对U盘及硬盘做太多的试验，否则硬盘一旦损坏，后果不堪设想。

2019.10.31：本文章实验还未算正式成功，仅做示例参考。

附

查看mbr，即磁盘第一个扇区：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
$ sudo dd if=/dev/sdb of=mbr.img bs=512 count=1
$ hexdump -C mbr.img
00000000  eb 63 90 00 00 00 00 00  00 00 00 00 00 00 00 00  |.c..............|
00000010  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
*
00000050  00 00 00 00 00 00 00 00  00 00 00 80 01 00 00 00  |................|
00000060  00 00 00 00 ff fa 90 90  f6 c2 80 74 05 f6 c2 70  |...........t...p|
00000070  74 02 b2 80 ea 79 7c 00  00 31 c0 8e d8 8e d0 bc  |t....y|..1......|
00000080  00 20 fb a0 64 7c 3c ff  74 02 88 c2 52 bb 17 04  |. ..d|<.t...R...|
00000090  f6 07 03 74 06 be 88 7d  e8 17 01 be 05 7c b4 41  |...t...}.....|.A|
000000a0  bb aa 55 cd 13 5a 52 72  3d 81 fb 55 aa 75 37 83  |..U..ZRr=..U.u7.|
000000b0  e1 01 74 32 31 c0 89 44  04 40 88 44 ff 89 44 02  |..t21..D.@.D..D.|
000000c0  c7 04 10 00 66 8b 1e 5c  7c 66 89 5c 08 66 8b 1e  |....f..\|f.\.f..|
000000d0  60 7c 66 89 5c 0c c7 44  06 00 70 b4 42 cd 13 72  |`|f.\..D..p.B..r|
000000e0  05 bb 00 70 eb 76 b4 08  cd 13 73 0d 5a 84 d2 0f  |...p.v....s.Z...|
000000f0  83 d0 00 be 93 7d e9 82  00 66 0f b6 c6 88 64 ff  |.....}...f....d.|
00000100  40 66 89 44 04 0f b6 d1  c1 e2 02 88 e8 88 f4 40  |@f.D...........@|
00000110  89 44 08 0f b6 c2 c0 e8  02 66 89 04 66 a1 60 7c  |.D.......f..f.`||
00000120  66 09 c0 75 4e 66 a1 5c  7c 66 31 d2 66 f7 34 88  |f..uNf.\|f1.f.4.|
00000130  d1 31 d2 66 f7 74 04 3b  44 08 7d 37 fe c1 88 c5  |.1.f.t.;D.}7....|
00000140  30 c0 c1 e8 02 08 c1 88  d0 5a 88 c6 bb 00 70 8e  |0........Z....p.|
00000150  c3 31 db b8 01 02 cd 13  72 1e 8c c3 60 1e b9 00  |.1......r...`...|
00000160  01 8e db 31 f6 bf 00 80  8e c6 fc f3 a5 1f 61 ff  |...1..........a.|
00000170  26 5a 7c be 8e 7d eb 03  be 9d 7d e8 34 00 be a2  |&Z|..}....}.4...|
00000180  7d e8 2e 00 cd 18 eb fe  47 52 55 42 20 00 47 65  |}.......GRUB .Ge|
00000190  6f 6d 00 48 61 72 64 20  44 69 73 6b 00 52 65 61  |om.Hard Disk.Rea|
000001a0  64 00 20 45 72 72 6f 72  0d 0a 00 bb 01 00 b4 0e  |d. Error........|
000001b0  cd 10 ac 3c 00 75 f4 c3  b5 d3 36 01 00 00 00 20  |...<.u....6.... |
000001c0  21 00 83 be 05 79 00 08  00 00 00 d0 1d 00 00 be  |!....y..........|
000001d0  06 79 83 15 50 05 00 d8  1d 00 00 28 22 00 00 00  |.y..P......("...|
000001e0  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
000001f0  00 00 00 00 00 00 00 00  00 00 00 00 00 00 55 aa  |..............U.|
00000200
